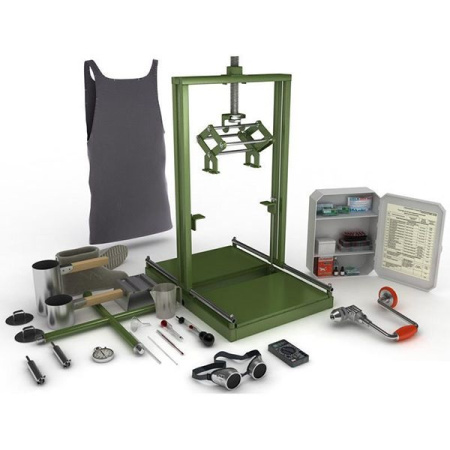

Комплект оборудования ремонтирует аккумуляторные батареи бронетанковой техники КА-4 следующих моделей 6СТ-140, 12СТ-85, 12СТ-70. Ремонт производится путем замены электродных блоков.

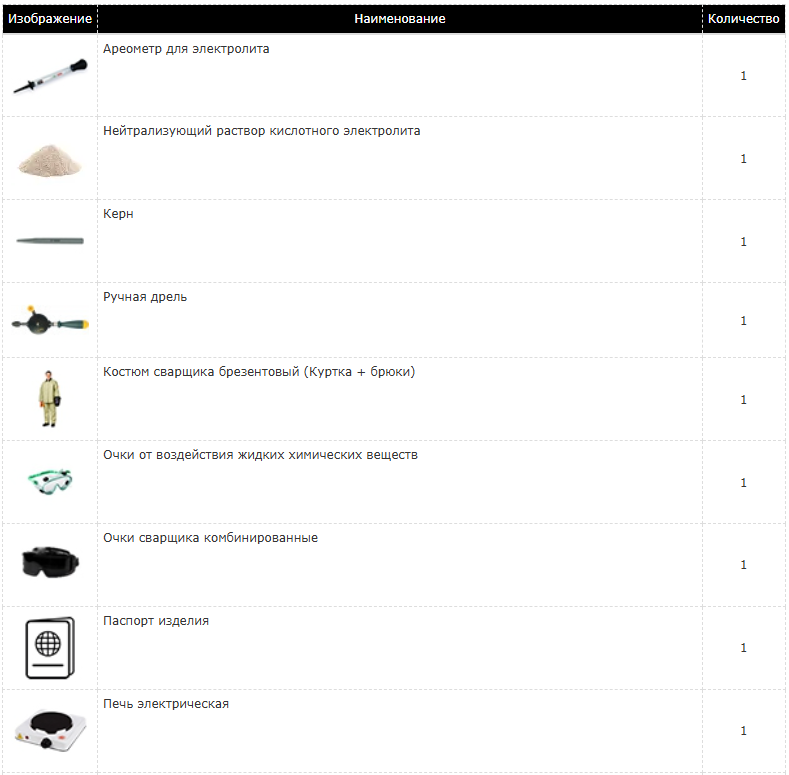

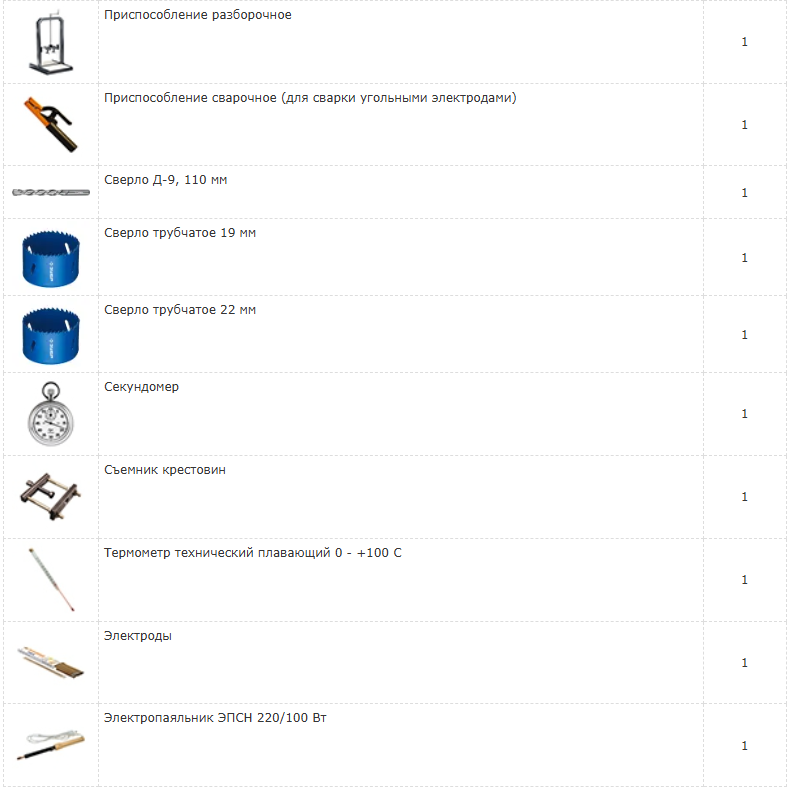

Комплект поставки:
| Наименование | Кол. | Рисунок |
|---|---|---|
| Электропаяльник ЭПСН 220/100 Вт | 1 |
|
| Коловорот с двухкулачковым патроном | 1 |
|
| Мастиковарка Электр. Печь 1 конф | 1 |
|
| Заготовка свинцовая | 1 |
|
| Форма для полосок свинцовых | 1 |
|
| Керн | 1 |
|
| Сверло трубчатое 22мм | 1 |
|
| Сверло трубчатое 18мм | 1 |
|
| Сверло 2300-0125 ГОСТ 10902-77 | 1 |
|
| Электроды угольные 6,4 | 10 |
|
| Секундомер СОПпр-2а-2-010 | 1 |
|
| Ареометр АЭ-1 | 1 |
|
| Термометр технический плавающий 0 - +100 С | 1 |
|
| Костюм сварщика брезентовый | 1 |
|
| Очки кислотостойкие | 1 |
|
| Очки сварщика | 1 |
|
| Крестовина-съемник | 1 |
|
| Приспособление сварочное (для сварки угольными электродами) ЭД-300А | 1 |
|
| Приспособление разборочное | 1 |
|
| Ящик деревянный | 1 |
Масса комплекта 40 кг
Устройство и работа
Гладилка служит для удаления мастики с целью освобождения крышек отдельных банок для последующего демонтажа крышек, а также для заделки трещин в мастике. Если в мастике глубокие трещины и отслоения oт стенок, ее разогревают гладилкой и удаляют. Поверхность заливают новой расплавленной мастикой.
Мастику расплавляют в мастиковарке. Мастиковарка состоит из плиты электрической и ковша. Температура расплавленной мастики БР-20 и БРТ-1 должна быть 180...200°С, а мастики ЭП-10 и БР-Д - 220...230°С. Ковш мастиковарки выполнен с оттянутым носиком, что позволяет производить заливку батарей мастикой без дополнительных приспособлений.
Перед заливкой мастикой поверхность батарей необходимо очистить от электролита ветошью, смоченной в растворе кальцинированной соды, и протереть насухо. После заливки удалить ножом излишки мастики и выровнять поверхность нагретой гладилкой.
Изношенные и поврежденные полюсные выводы аккумуляторных батарей наплавляют с помощью приспособления сварочного с полосой свинцовой и приспособления сварочного с электродом угольным. С их помощью также можно заплавлять полюсные выводы при замене перемычек (МЭС).
В качестве источника тока может быть использована батарея с напряжением 22...29 В или понижающий трансформатор на вторичное напряжение 24 В.
Крестовина-сьемник, керн, сверло D=3,5, коловорот, сверло трубчатое, приспособление разборочное применяются для операции разборки и сборки аккумуляторных батарей.
Приспособление разборочное состоит из плиты опорной, которая может использоваться самостоятельно при разборке аккумулятора с зажимами стойки.
При сборке траверсы со стойкой устанавливаются пальцы и фиксируются шплинтом.
Использование агрегата
Работа с аккумуляторными батареями должна проводится в помещениях, оборудованных приточно-вытяжной системой вентиляции в соответствии с действующими санитарными нормами. Электронагревательные приборы комплекта "КА-4" подключаются к сети однофазного переменного тока напряжением 220 В, частотой 50 Гц.
Перед началом работы электронагревательных приборов необходимо:
- изучить руководство по эксплуатации данных электронагревательных приборов, прилагаемое к входящему в комплект "КА-4";
- проверить правильность подключения электронагревательных приборов, целостность изоляции и рабочей поверхности электронагревательных приборов.
Запрещается:
- Включать электронагревательное оборудование в сеть с выявленными дефектами
- Подключать и отключать приборы влажными руками
- Включать электронагревательные приборы в помещениях с влажностью воздуха ≥70%
- Отключать электронагревательные оборудование от сети за шнур питания
Аккумуляторную батарею (АБ) до разборки нужно разрядить, а затем убрать электролит. Убирая заливочную мастику, использовать открытый огонь запрещается. Мастику необходимо удалять только гладилкой с насадкой. Сварка свинцовых деталей производится только на рабочих местах, оборудованных вытяжной вентиляцией. Во время сварки свинцовых деталей, изготовление заливочной мастики и заливки ею акб, нужно дополнительно одевать специальные очки или щиток и брезентовые перчатки. Рабочий персонал обязан использовать респираторы и защитные щитки.
